Конденсационные котлы Viessmann Vitodens 200-W оснащены спиральным теплообменником из кислотостойкой нержавеющей стали Inox-Radial и цилиндрической горелкой MatriX. Высокий КПД агрегата напрямую зависит от чистоты микрозазоров между витками спирали. Ниже представлен подробный фотоотчет сервисной службы «ТеплоТок» с реального объекта по техническому обслуживанию, дефектовке и очистке камеры сгорания котла Vitodens 200-W.
Важное уточнение инженера: в поисковых запросах часто встречается формулировка «чистка котла Витопенд 200». Котлы линейки Vitopend — атмосферные конвекционные агрегаты с медным теплообменником, тогда как Vitodens — конденсационная техника с нержавеющей спиралью Inox-Radial и наддувной горелкой. Принципы их разборки, промывки и регулировки кардинально различаются.
Чем опасен забитый теплообменник Inox-Radial
Расстояние между плоскими витками спирали Inox-Radial составляет всего 0,8 мм. В процессе сгорания газа и конденсации влаги в этих щелях неизбежно накапливаются неорганические отложения (оксиды кремния, серы, копоть и пыль из приточного воздуха). Отсутствие регулярного ТО приводит к серьезным последствиям:
- Рост гидравлического сопротивления тракта дымоудаления: вентилятор наддува испытывает повышенную нагрузку, котел начинает ощутимо гудеть и вибрировать на максимальной мощности;
- Падение теплосъема и перерасход топлива: температура отходящих дымовых газов повышается, конденсационный режим перестает работать в полной мере;
- Локальный перегрев спирали: перегретые участки витков деформируются, котел блокируется по аварийной ошибке
F2(срабатывание защитного термостата STB); - Засор конденсатоотводчика: осыпающийся шлам забивает трубку сифона, и агрессивный конденсат начинает затапливать камеру сгорания.
Пошаговый фотоотчет: чистка и регламент ТО Viessmann Vitodens 200-W
Шаг 1. Вскрытие корпуса и демонтаж горелочного блока

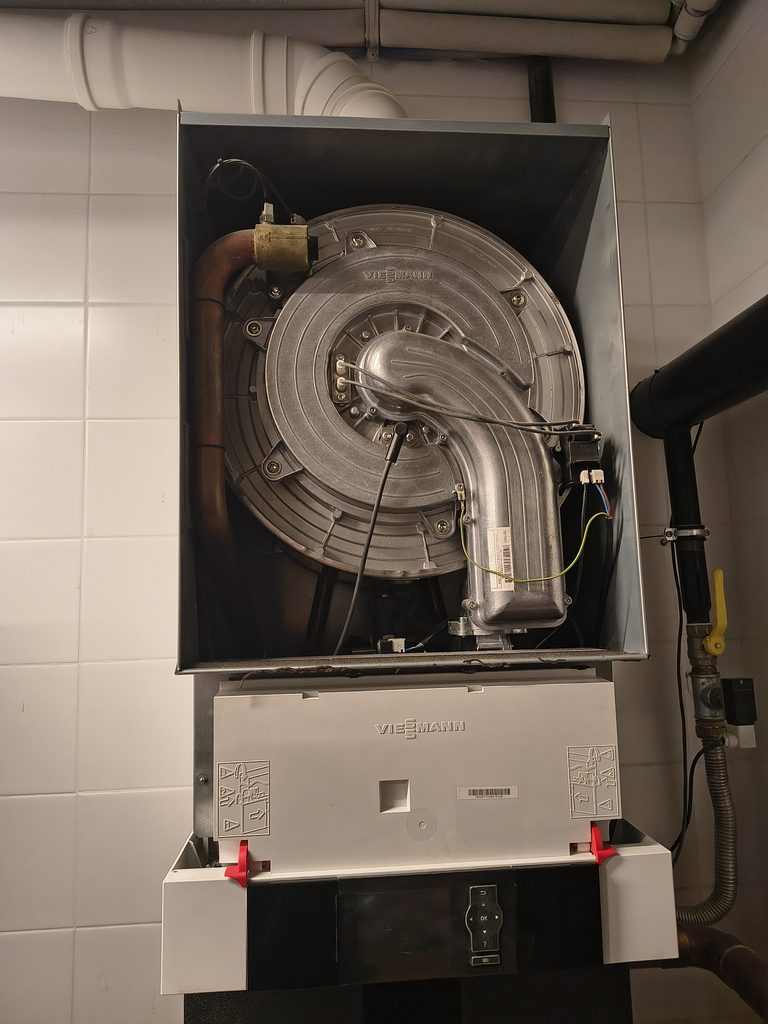

Обесточиваем котел через автомат питания и перекрываем подачу магистрального газа. Снимаем защитную лицевую панель, откидываем блок контроллера Vitotronic 200. Перед нами открывается доступ к фронтальной плите камеры сгорания с установленным радиальным вентилятором и комбинированным газовым клапаном.
Отключаем электрические разъемы вентилятора, соленоидов газового клапана, кабелей электродов поджига и датчика ионизации. Откручиваем 4 крепежные гайки фланца и плавно извлекаем горелочный модуль в сборе.
Шаг 2. Оценка загрязнения камеры сгорания до очистки

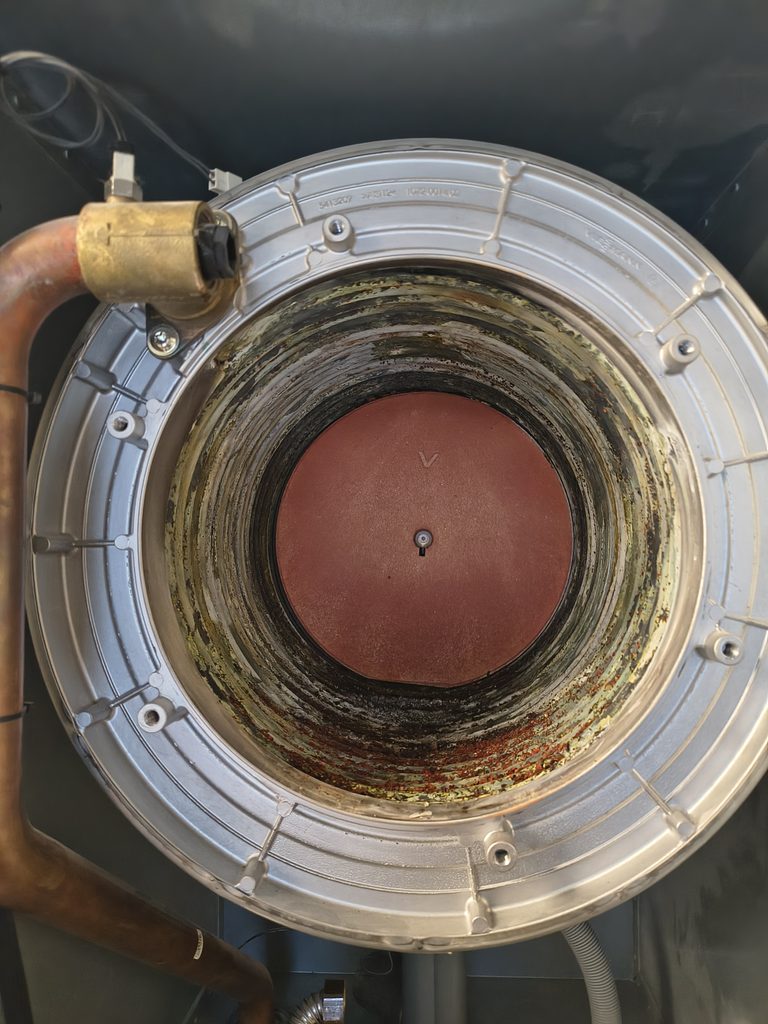

После демонтажа горелки оцениваем фактическое состояние теплообменника. На фотографиях виден плотный слой нагара, окислов и солевых корок между витками, особенно в нижней части рабочей зоны, где происходит наиболее интенсивная конденсация паров.
Шаг 3. Ревизия цилиндрической горелки MatriX и вентилятора

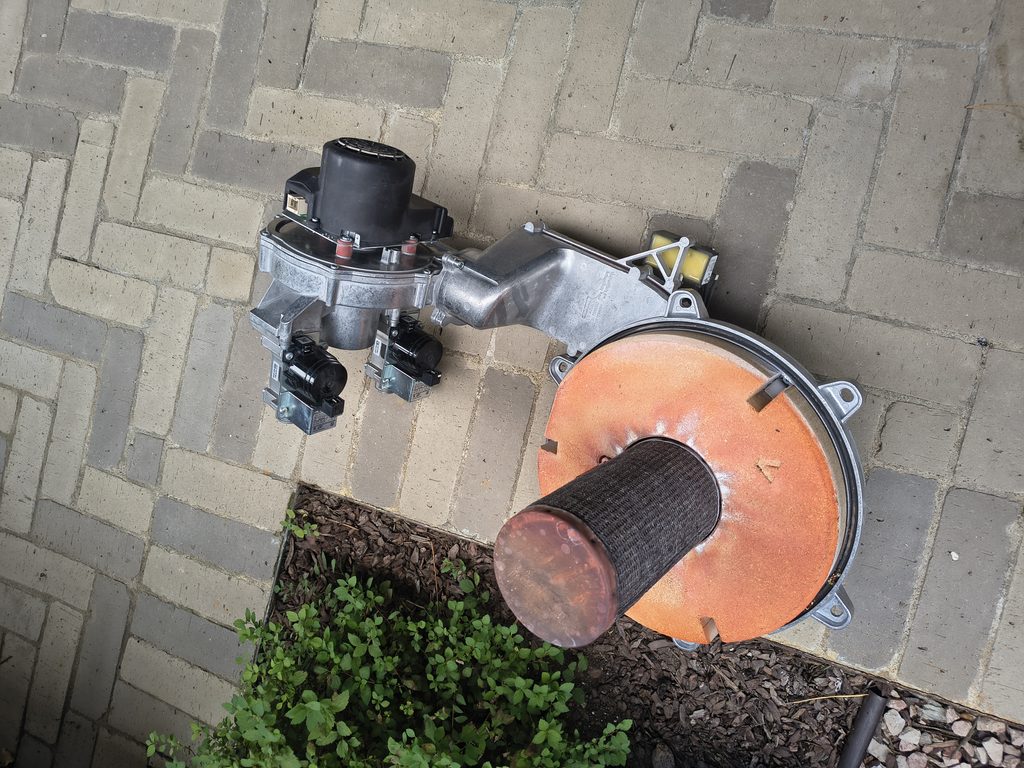

Цилиндрическая горелка MatriX выполнена из специальной жаропрочной нержавеющей проволочной сетки. Проверяем сетчатое полотно на отсутствие прогаров, разрывов и механических деформаций. Продуваем горелку сухим сжатым воздухом строго изнутри наружу. Внимание: мыть сетку MatriX водой под напором или тереть металлическими щетками категорически запрещено!

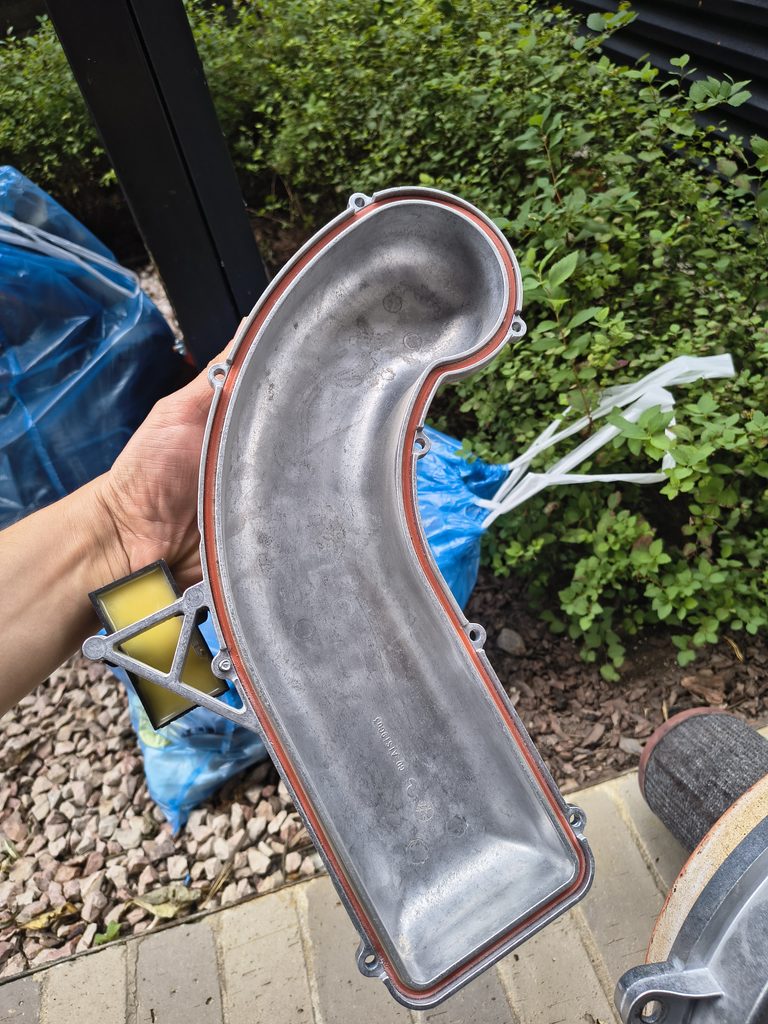

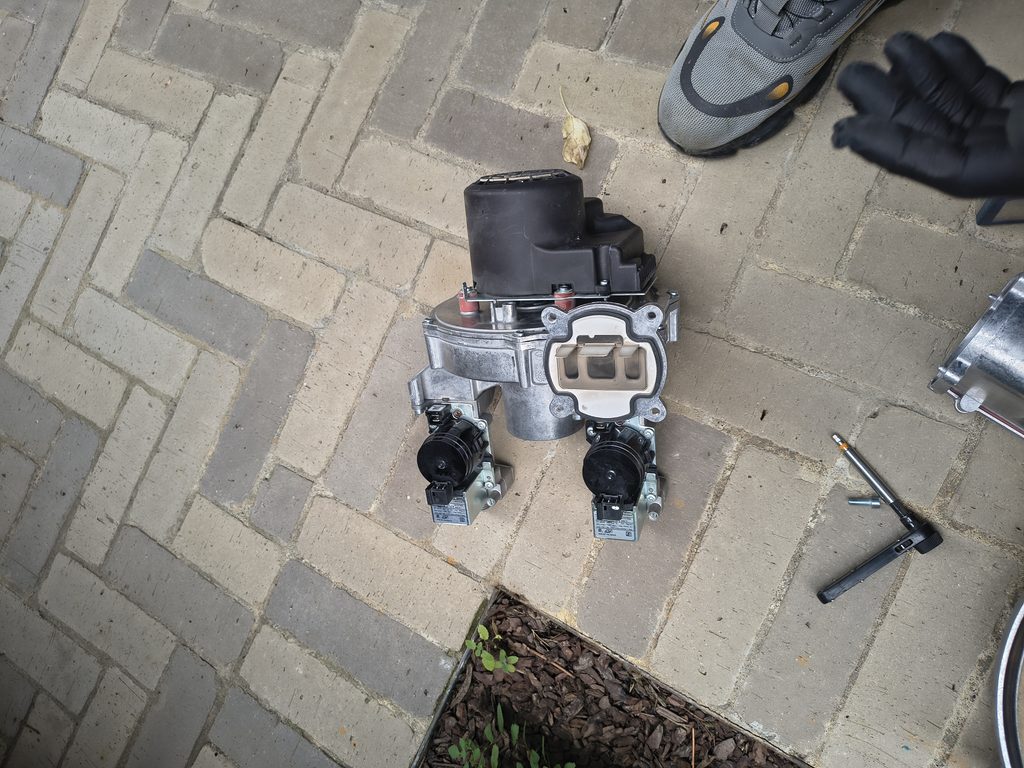

Производим разборку газовоздушного смесителя (узла Вентури), аккуратно очищаем лопатки крыльчатки вентилятора от скопившейся пыли и проверяем эластичность резиновых уплотнителей воздушного тракта.
Шаг 4. Очистка электродов розжига и датчика ионизации

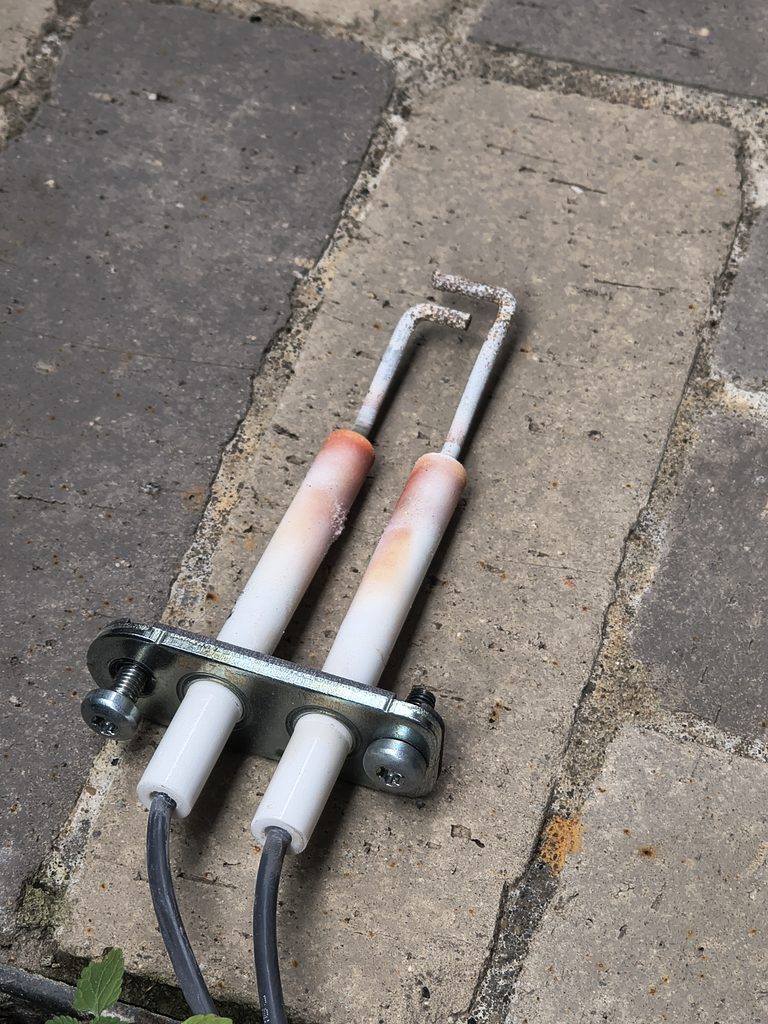

Покрытые нагаром электроды снижают мощность разряда и искажают сигнал тока ионизации, что приводит к сбоям розжига и аварийной блокировке котла с ошибкой F4. Металлические наконечники аккуратно зачищаются неметаллическим абразивом Scotch-Brite с контролем межэлектродного искрового зазора (норма составляет 4,0–4,5 мм).
Керамические изоляторы очищаются от пыли и копоти, проверяется отсутствие трещин, исключающих пробой искры на корпус.
Стержень ионизации зачищен до металлического блеска без изменения первоначальной геометрической формы.
Шаг 5. Демонтаж задней термоизоляции и очистка спирали

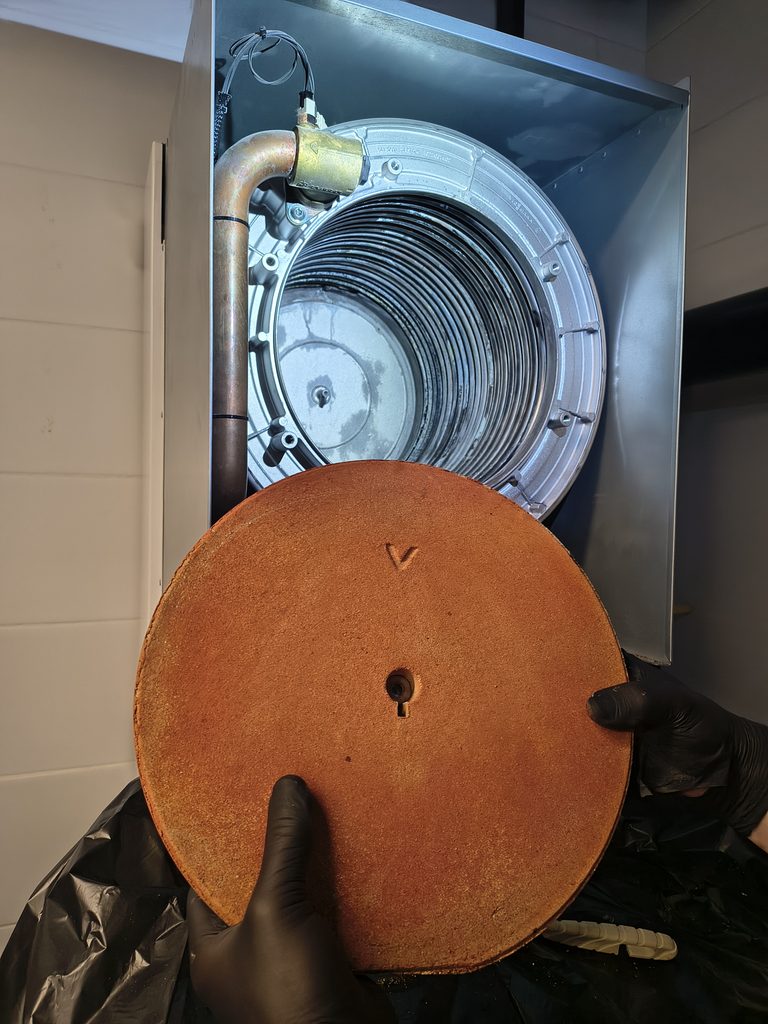

По центру задней стенки теплообменника установлен круглый огнеупорный теплоизоляционный диск. Перед проведением любой влажной промывки его обязательно необходимо извлечь: при контакте с водой материал размокает, теряет термоизолирующие свойства и трескается при последующем нагреве.
Порядок комплексной очистки теплообменника Inox-Radial:
- Механическая очистка зазоров: специализированным сервисным пластинчатым ножом Viessmann или калиброванной нержавеющей лентой прочищаем все межвитковые щели по окружности 360°;
- Химическая обработка: наносим сертифицированный слабокислотный состав для нержавеющей стали без содержания хлоридов и выдерживаем 15–20 минут для размягчения окислов;
- Промывка водой: тщательно промываем витки обильным количеством воды — весь смытый шлам стекает в нижний конденсатосборник;
- Промывка и гидрозатвор сифона: демонтируем и вымываем стакан сифона от накопившегося осадка, после чего обязательно наполняем его чистой водой перед монтажом обратно.
Шаг 6. Контроль чистоты теплообменника

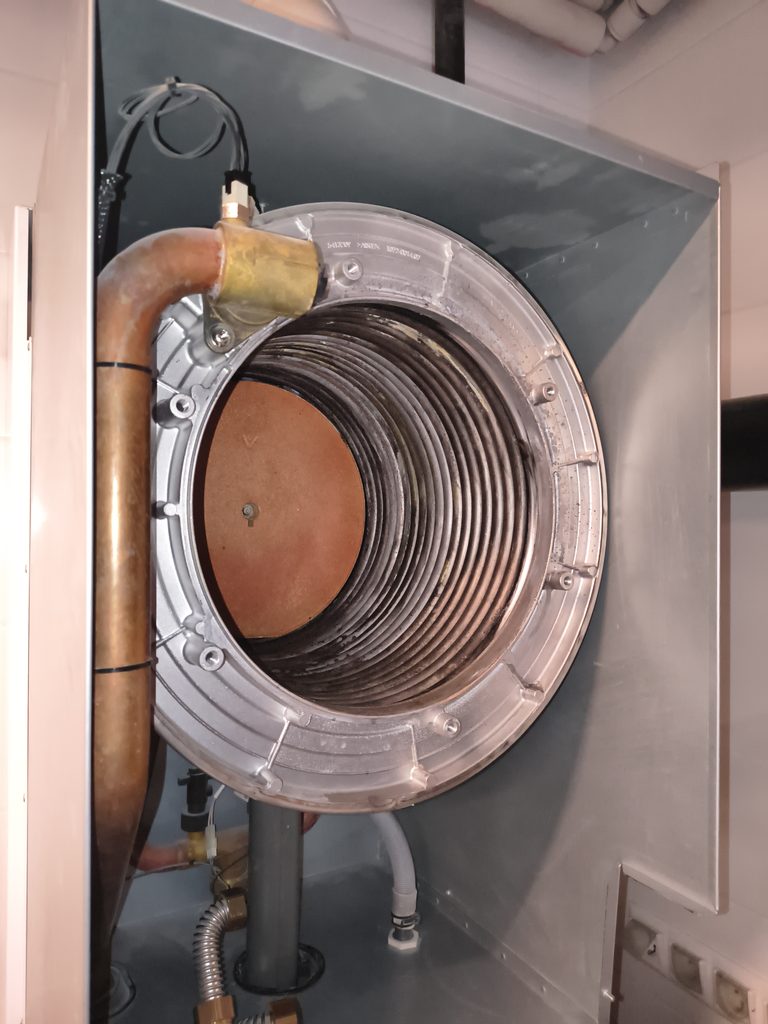

После мойки и сушки камера сгорания возвращается к идеальному заводскому состоянию: витки нержавеющей стали блестят, каналы свободны для беспрепятственного отвода дымовых газов, а дренажный лоток чист.
Сборка и проверка параметров горения газоанализатором
Сборка выполняется строго в обратной последовательности с соблюдением требований заводской инструкции:
- Устанавливаем на место сухой задний теплоизоляционный диск, ориентируясь по установочной метке;
- Проверяем состояние термостойкого графитового кольца горелочной плиты (при следах деформации или прорыва газов меняем на новое);
- Равномерно протягиваем гайки горелочного фланца динамометрическим ключом крест-накрест с моментом 8,5 Нм;
- Проверяем герметичность газовой магистрали электронным течеискателем;
- Запускаем котел в тестовом режиме и настраиваем соотношение газ/воздух по показаниям газоанализатора (норма содержания CO2 на природном газе: 8,8–9,2%).
Сводный регламент сервисного обслуживания котлов Vitodens 200
| Узел / Элемент | Периодичность | Перечень регламентных работ |
|---|---|---|
| Теплообменник Inox-Radial | 1 раз в год | Очистка межвитковых щелей 0,8 мм спецножом, промывка, чистка сифона |
| Горелка MatriX | 1 раз в год | Сухая продувка воздухом, проверка геометрии и целостности сетки |
| Электроды поджига и ионизации | 1 раз в год | Зачистка Scotch-Brite, зазор 4,0–4,5 мм, контроль тока ионизации (> 4 мкА) |
| Прокладка фланца горелки | По состоянию / раз в 2 года | Замена графитового уплотнительного кольца при малейшем обжатии |
| Параметры горения | 1 раз в год | Контроль состава дымовых газов (CO, CO2, O2) на мин. и макс. мощности |
Требуется профессиональное ТО котла Viessmann?
Инженерная служба «ТеплоТок» выполняет комплексное сервисное обслуживание и химическую промывку конденсационных котлов Viessmann Vitodens с выездом по Чехову, Серпухову, Подольску и прилегающим районам. В наличии оригинальные ремкомплекты уплотнений, электроды, сервисный специнструмент и профессиональные газоанализаторы.
